Лаборатория механических испытаний (ауд. 1л/2)

Испытательная машина 3382 INSTRON

Производитель: INSTRON (США)

Назначение:

Испытательная машина Instron 3382 предназначена для проведения механических испытаний на растяжение, сжатие, трехточечный изгиб, микроизгиб, циклическую трещиностойкость различного типа материалов (металлы, сплавы, полимерные пленки, бумаги, резины, пластмассы, текстиль и др.) в широком интервале температур (от комнатной до 1000°C) с последующей компьютерной обработкой данных с получением результатов испытаний в виде графиков и табличном виде с указанием всех параметров испытаний.

Характеристики:

  • максимальная нагрузка: 100 кН;
  • скорость мин, макс: 0,05-500 мм/мин;
  • точность измерения напряжений и деформаций: 0,5%;
  • измерение пределов прочности, текучести, пропорциональности, измерение нормального модуля Юнга, коэффициента Пуассона с использованием внешнего контактного экстензометра.

Установка для проведения испытаний на усталость

Производитель: Россия

Назначение:

Установка для циклических испытаний предназначена для исследования усталости и долговечности металлов и сплавов при температуре до 3000С. Циклическая нагрузка создается переменным магнитным полем, что позволяет осуществлять бесконтактное нагружение образца. Частота циклического нагружения (30-50 Гц) подстраивается под собственную частоту образца специальной (не стандартной) формы, т.е. циклическое нагружение происходит на резонансной частоте. Образование первичной микротрещины фиксируется по изменению собственной частоты колебаний испытываемого образца. Этот критерий является одним из наиболее информативных при определении начала усталостного разрушения. Бесшумное нагружение образца позволяет одновременно использовать акустическую эмиссию, как параметр накопления повреждений в исследуемом материале.  Все частотные характеристики процесса выводятся на монитор компьютера.

Комплекс испытательных прессовИП-100 и ИП-2500

Производитель: ЗАО"ЗИПО" (Россия)

Назначение:

Прессы ИП-100 и ИП -2500 обеспечивают возможность испытаний асфальтобетонных и металлических образцов. Прессы снабжены электрическим приводом и тензометрическим силоизмерителем. Электронный блок прессов обеспечивает ввод исходных данных (размер образца, скорость нагружения, номер серии), поддержание установленной скорости нагружения и вычисление прочности бетона по результатам нагружения. Получаемые в процессе испытаний результаты автоматически архивируются и маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования

Характеристики (приведены для каждого пресса соответственно):

  • наибольшая номинальная нагрузка, кН: 100 и 2500;
  • максимальная высота рабочего пространства, мм: 350 и 1000;
  • ширина рабочего пространства, мм: 180 и 530;
  • максимальный ход поршня рабочего цилиндра, мм: 80 и 150;
  • размер опорных плит, мм:160х160 и 500х500;
  • цена единицы наименьшего разряда силоизмерителя, кН: 0,001 и 0,1;
  • наибольшая скорость перемещения поршня рабочего цилиндра без нагрузки, мм/мин: 350 и 50;
  • потребляемая мощность, кВт, не более: 1,1 и 3,4.

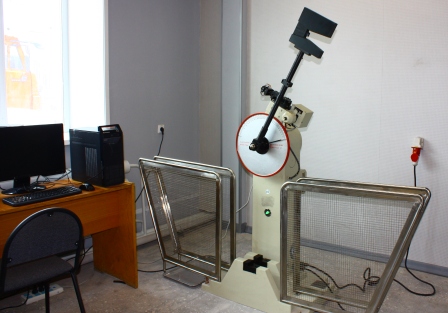

Маятниковый копер JB-W300

Производитель: Time Group (КНР)

Назначение:

Маятниковый копер JB-W300 предназначен для испытания металлов по методу Шарпи, который заключается в измерении энергии при разрушении образцов при их испытании на двухопорный ударный изгиб.

Характеристики:

  • диапазон измерения энергии 150 Дж или 300 Дж;
  • момент маятника: 80,4 Н*м и 160,8 Н*м;
  • скорость движения маятника в момент удара: 5,2 м/с;
  • угол взвода маятника: 150о;
  • размер стандартного образца для испытаний на ударный изгиб: 10х10х55 мм (U-,V-образный надрез глубиной 2 мм).

Станок для нанесения U- или V-образного концентратора

Производитель: Time Group (КНР)

Назначение:

Станок предназначен для нанесения U- или V-образного концентратора на образцы, предназначенные для испытаний на маятниковых копрах на двухопорный изгиб (метод Шарпи) или консольный изгиб (метод Изода).

Характеристики:

  • нанесения U- или V-образного надреза стандартной формы на образцы;
  • размер образцов: 10х10х55мм;
  • рабочий ход ножа: 330 мм;
  • скорость резания станка: 2,5 м/мин.

Криокамера

Производитель: Time Group (КНР)

Назначение:

Назначение криокамеры заключается в охлаждении образцов для испытаний до низких температур.

Характеристики:

  • температурный интервал охлаждения: от комнатной температуры до -60оС;
  • точность измерения температуры: ±0,5оС;
  • скорость охлаждения: +20оС до 0оС - 2,0оС/мин; 0оС до -20оС - 1,5оС/мин; -20оС до -40оС - 1,0оС/мин; -40оС до -60оС - 0,7оС/мин;
  • количество загружаемых в камеру образцов размером 10х10х55 мм: более 60шт.

Комплекс твердомеров Роквелла и Бринелля

Производитель: Time Group (КНР)

Назначение:

Комплекс твердомеров предназначен для измерения твердости материалов по методу Роквелла и Бринелля.

Характеристики (стационарный твердомер по методу Бринелля):

  • испытательные нагрузки: 1839 Н (187,5 кг), 2452 Н (250кг), 7355 Н (750 кг), 9807 Н (1000 кг), 29420 Н (3000 кг);

  • диаметр шарика индентора: 2,5мм, 5мм, 10мм;

  • диапазон измерений: 8-450 HBS и 8-650 HBW;

  • время выдержки под нагрузкой: 12, 30, 60 секунд.

Характеристики (стационарный твердомер по методу Роквелла):

  • предварительная нагрузка: 10 Кгс;

  • общая нагрузка: 60, 100, 150 Кгс;

  • диапазон измерений: 20-88 HRA, 20-100 HRB, 20-90 HRC.

Характеристики (стационарный цифровой твердомер по методу Роквелла):

  • предварительная нагрузка: 10 Кгс;
  • общая нагрузка: 60, 100, 150 Кгс;
  • выбор времени приложения и выдержки нагрузки в пределах: 2-99 секунд;
  • измерение твердости на внутренних и труднодоступных поверхностях изделий с внутренним диаметром не менее 23 мм;
  • наличие удлиненной нагружаемой части, обеспечивает измерение твердости на труднодоступных поверхностях изделий на расстоянии до 150 мм.
