Лаборатория сварки давлением
| Код реализуемого направления | Оборудование | Технические характеристики | Назначение |
|
15.03.01 15.04.01
|
Машина для контактной стыковой сварки МС-802 УХЛ4
|
Номинальное напряжение питающей сети, Гц/В 380 Наибольший вторичный ток, кА 52±10% Номинальный длительный вторичный ток 9 Наибольшая мощность при коротком замыкании, кВА 460 Мощность при ПВ=50% 100 Номинальное усилие осадки, кН: — при 9,8Мпа (100кгс/см2) 53 — при 20Мпа (200кгс/см2) — Привод механизма зажатия осадки пневматический и эл. механический Свариваемое сечение, мм2: — из низкоуглеродистой стали 100-2000 — из низколегированной стали 100-1250 — из арматуры стали кл.: АIV, AV 100-500 Расход охлаждающей воды при давлении 0,15Мпа (1,5кгс/см2, л/мин, не менее) 10 Расстояние между контрольными поверхностями токоведущих вкладышей, мм: — меньшее 10 — большее 90 Масса, кг: - сварочной машины 2400 Габаритные размеры, мм: 2050/1240/1380 |
Предназначена для контактной сварки методом оплавления с предварительным подогревом и сопротивлением изделий из малоуглеродистой стали и меди . Используется при выполнении лабораторных работ по курсам "Технологические основы сварки плавления и давления", "Проектирование и производство сварных конструкций", "Контроль качества сварки", «Методы обучение в вузе, история техники». |
|

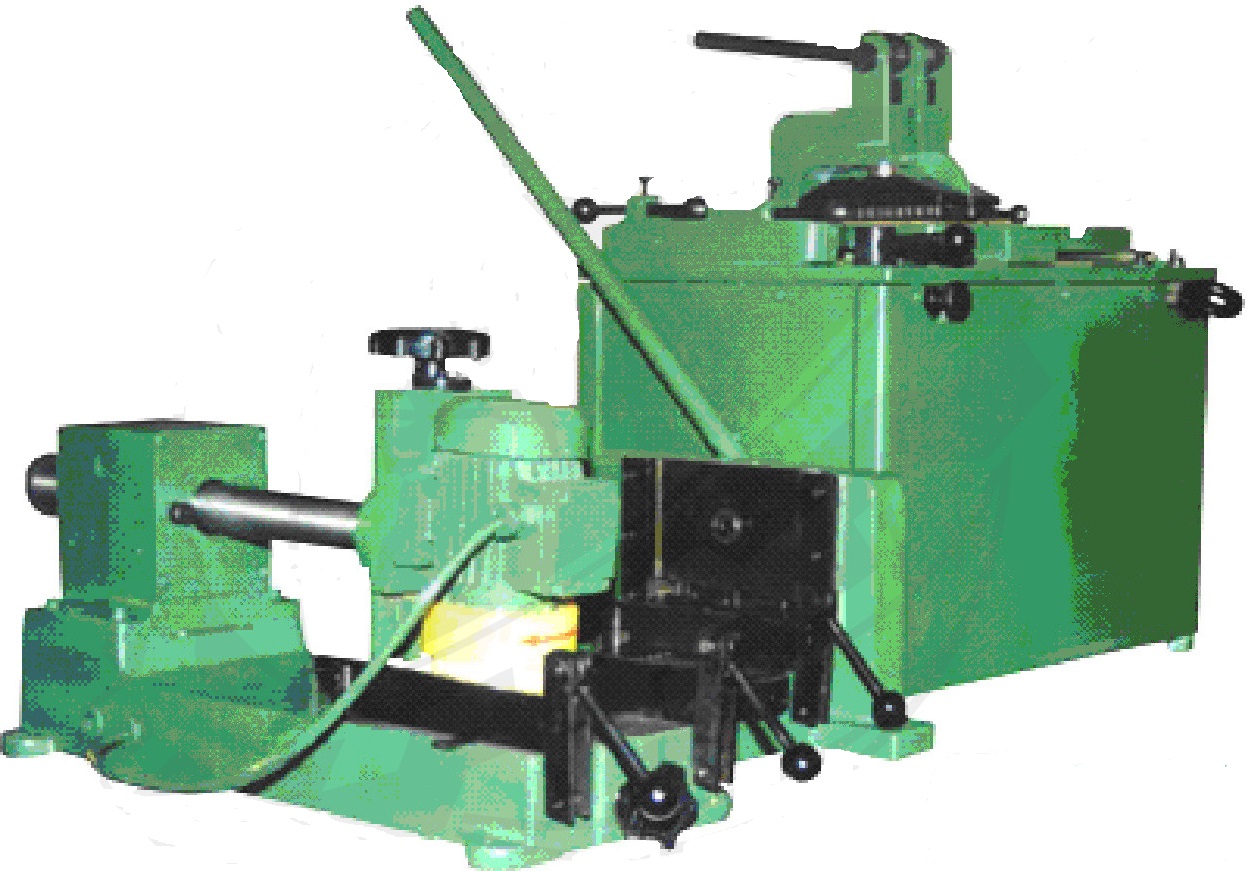

Машина для сварки ленточных плит АСПП - 18
|
Ширина свариваемых пил, мм 30-150
Толщина свариваемых пил, мм 0,8-1,6
Время сварки, сек 1
Число ступеней регулирования сварочного аппарата 8
Напряжение, В 380
Частота тока, Гц 50
Габаритные размеры(без приспособлений), мм: 700/450/670
Масса, кг 185
|
Предназначен для стыковой сварки оплавлением ленточных пил. Состоит дополнительно из следующих приспособлений: ножницы для обрезки ленточных пил в размер; приспособление для зачистки готового шва.
Используется при выполнении лабораторных работ по курсам "Технологические основы сварки плавления и давления", "Проектирование и производство сварных конструкций", "Контроль качества сварки", «Методы обучение в вузе, история техники».
|
|
|

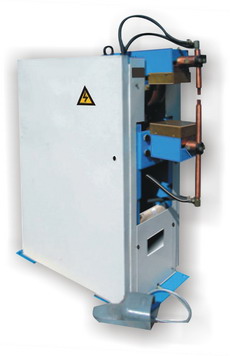

Машина для контактной точечной сварки МТР 1701Л УХЛ4
|
Напряжение питающей сети, В 380
Мощность при ПВ 50%, кВт 15 Наибольший вторичный ток, кА 17 Тип охлаждения - Водяное Номинальный вылет хобота, мм 400 Толщина свариваемой арматуры, мм Толщина свариваемых деталей из низкоуглеродистой стали, мм Толщина свариваемых деталей из низколегированной стали, мм 12+12 0,5+0,5 до 5,0+5,0
0,5+0,5 до 2,0+2,0
Тип привода пневматический Габаритные размеры, мм 1210х450х1255 Масса, кг 325 |
Позволяет сваривать изделия из низкоуглеродистых и легированных сталей, алюминиевых и титановых сплавов.
Машина предназначена для интенсивной работы в условиях разнообразного производства. Используется при выполнении лабораторных работ по курсам "Технологические основы сварки плавления и давления", "Проектирование и производство сварных конструкций", "Контроль качества сварки", «Методы обучение в вузе, история техники».
|
|
|

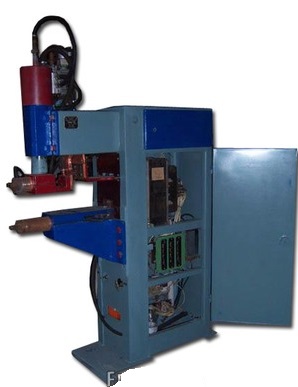

Машина для контактной точечной сварки МТ - 1222 УХЛ4
|
Диапазон свариваемых толщин, мм: - низкоуглеродистые стали 0,5+0,5 - 5,0+ 5,0 - нержавеющие стали и титановые сплавы 0,5+0,5 - 1,0+1,0 - алюминиевые сплавы и латунь 0,5+0,5 - 0,8+0,8
Диаметры свариваемых крестообразных соединений стержней из арматуры, мм: - класса В1, А1 4,0+4,0 - 16+16 - класса А36,0+6,0- 10+10
Размеры и вес Ширина 1280 мм Высота 630 мм Глубина 1880 мм Вес 430 кг Основные характеристики Напряжение сети , В 380.
|
Предназначена для контактной точечной сварки нахлесточных соединений листовой стали, а также крестообразных соединений стержней арматуры. Машина снабжена системой управления сварочным процессом от программируемого регулятора контактной сварки, обеспечивающего автоматическую стабилизацию заданных параметров с дискретным отсчетом времени. МТ 1222 снабжается системой управления от регулятора контактной сварки РКС 801.
Используется при выполнении лабораторных работ по курсам "Технологические основы сварки плавления и давления", "Проектирование и производство сварных конструкций", "Контроль качества сварки", «Методы обучение в вузе, история техники».
|
|
|

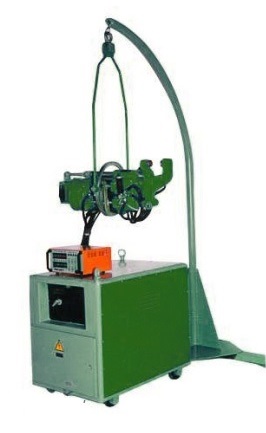

Машина подвесная для контактной точечной сварки МТП - 2401 УЛПД4
|
Напряжение трехфазной питающей сети, В - 380Частота питающей сети, Гц - 50 Наибольший вторичный ток, кА - 24 Номинальный длительный вторичный ток, кА - 4,5 Наибольшая мощность короткого замыкания, кВ·А - 180 Диаметр свариваемой арматуры периодического и гладкого профилей, мм: номинальный - 14+14 максимальный - 14+40 Максимальная кратковременная производительность при сварке арматуры номинальных диаметров, сварок/ч - 60 Номинальное усилие сжатия, даН - 960 Номинальный вылет, мм - 70 Раствор между электродами, мм: наименьший - 15 наибольший - 70 Рабочий ход электродов, мм - 30 Расход охлаждающей воды при давлении 0,15 МПа (1,5 кгс/см2), л/ч - 300 Масса, кг: клещей - 90 подвески клещей - 16 шкафа управления - 390 регулятора контактной сварки - 12 |
Предназначена для контактной точечной сварки арматуры периодического и гладкого профилей.
Используется при выполнении лабораторных работ по курсам "Технологические основы сварки плавления и давления", "Проектирование и производство сварных конструкций", "Контроль качества сварки", «Методы обучение в вузе, история техники».
|
|
|

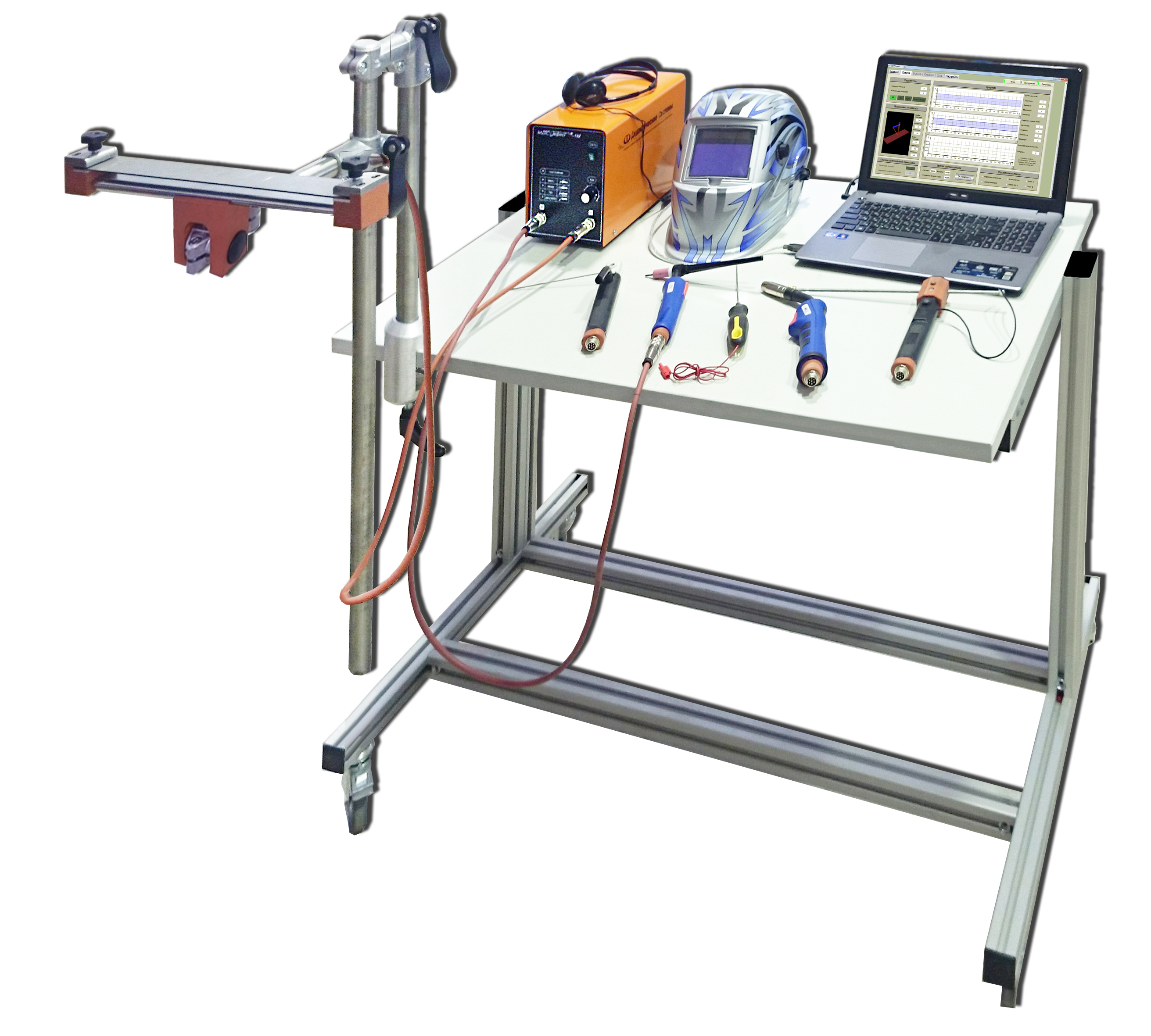

Компьютеризированный малоамперный дуговой тренажер сварщика «Гефест-1М»
|
В состав тренажера входит:
- позиционер с держателем образца;
- блок технологического интерфейса (БТИ);
- имитатор инструмента сварщика промышленного образца для ручной дуговой сварки;
- имитатор инструмента сварщика для ручной дуговой сварки с имитацией плавления электрода;
- имитатор инструмента сварщика для аргонодуговой сварки;
- имитатор инструмента сварщика для сварки плавящимся электродом в среде защитных газов;
- имитатор присадочной проволоки;
- кабели подключения имитаторов инструментов сварщика и держателя образца к БТИ;
- кабель сетевой;
- СОМ – СОМ кабель или COM - USB кабель;
- маска сварщика типа «Хамелеон»;
- головные телефоны;
программное обеспечение.
|
Предназначен для начального обучения сварке, приобретения учащимися основных моторных навыков при работе с электросварочным оборудованием, профессионального отбора и допускного контроля персонала, тренировки сварщиков, а также для выработки и совершенствования у сварщиков навыков работы с современной сварочной техникой. Тренажер позволяет моделировать (имитировать) процессы ручной дуговой сварки и сварки в среде защитных газов плавящимся и неплавящимся электродом посредством возбуждения реальной малоамперной сварочной дуги и использования реальных сварочных инструментов, применяемых в промышленности. |
|
|
Машина для контактной стыковой сварки МСХС - 5 -3 -У4 |
|
Предназначена для холодной сварки, соединения цветных металлов и сплавов.
Используется при выполнении лабораторных работ по курсам "Технологические основы сварки плавления и давления", "Проектирование и производство сварных конструкций", "Контроль качества сварки", «Методы обучение в вузе, история техники».
|
|
|

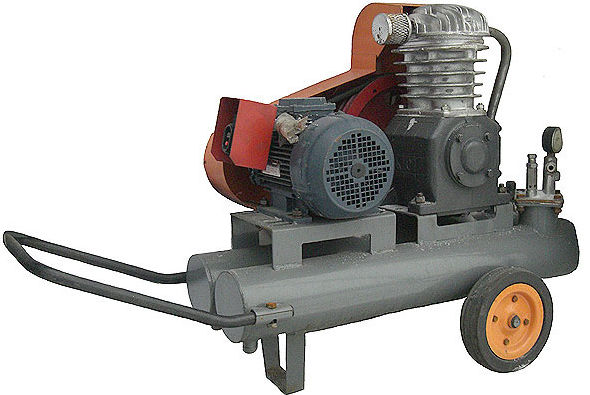

Компрессор СО -7Б
|
Производительность Компрессора м3/ч (л/мин), не менее 30 (500 л/мин) Максимальное давление сжатого воздуха, Компрессора МПа (кг/см2) 0,6(6) Ресивер Компрессора, объем, л 22 Габаритные размеры, Компрессора мм, не более 810х520х1150 Масса, Компрессора кг, не более 135 Мощность электродвигателя, Компрессора, кВт 4,0 Обороты электродвигателя, Компрессора об/мин 2800 Напряжение, Компрессора, В 380 |
Предназначена для получения сжатого воздуха, необходимого при выполнении лабораторных работ, когда давление воздуха не превышает 0,6 МПа (6 кгс/см2) |
Привод пневматический
